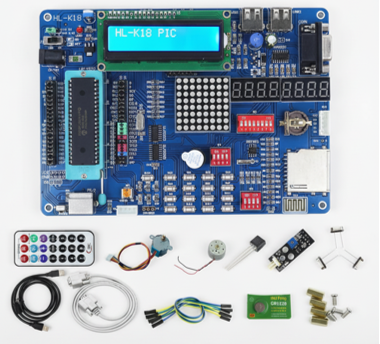

Carte de développement et d’expérimentation basée sur un microcontrôleur PIC18F4520, avec programmateur/débogueur PICKit2 intégré. Elle intègre notamment un afficheur LCD 1602, une matrice LED 8×8, des afficheurs 7 segments, un clavier matriciel 4×4, des boutons et interrupteurs, ainsi que des interfaces USB, RS-232 et carte SD. Elle comporte également des ressources pour l’acquisition analogique, l’horloge temps réel DS1302, le capteur de température DS18B20, la réception infrarouge et la commande de moteurs/relais. Travaux pratiques réalisables par les étudiants : • Programmation de microcontrôleurs PIC en langage C ; • Gestion des entrées/sorties numériques, boutons, clavier et LED ; • Pilotage d’afficheurs LCD, 7 segments et matrice LED ; • Acquisition et conversion de signaux analogiques ; • Communication série RS-232 et échanges de données avec un PC ; • Acquisition de température et réalisation de systèmes de mesure ; • Commande de moteurs pas à pas, moteurs CC et autres actionneurs. Intérêt pédagogique : Permet d’aborder de manière pratique la programmation des microcontrôleurs, l’électronique numérique et analogique ainsi que l’interfaçage de capteurs et d’actionneurs. Elle est particulièrement adaptée aux TP de systèmes embarqués, électronique et automatisme.
